散熱器非常重要！作為電路設計的一個重要方面，散熱器提供了一種有效的途徑，將熱量從電子器件（如 BJT、MOSFET 和線性穩壓器）傳遞出去并散發到周?chē)諝庵小?/span>

散熱器的作用是在發熱器件上形成更大的表面積，從而更有效地將熱量傳遞出來并散發到周?chē)h(huán)境中。設備散熱路徑經過改善后可以降低元件接合處的任何溫升。

本文旨在利用器件應用中的熱數據并結合散熱器供應商提供的規格，對散熱器的選擇問題進行深入探討。

需要散熱器嗎？

對于本文而言，我們假設所討論的應用中有一個采用 TO-220 封裝的晶體管，其中導通和開關損耗等于 2.78 W 功耗。此外，環境工作溫度不會超過 50°C。這個晶體管需要散熱器嗎？

首先，必須找出并理解可能阻止 2.78 W 熱量耗散到周?chē)諝庵械乃袩嶙璧奶卣?。如果不能有效地分散這些特征，TO-220 封裝內的結溫將超過理想的最高工作溫度，具體對此應用而言，我們確定為 125°C。

一般而言，晶體管供應商會記錄所有結環熱阻，并用符號 Rθ J-A 表示，計量單位為 °C/W。該單位表示，器件內每消耗一個功率單位（瓦），預計結溫將會升高到 TO-220 封裝周?chē)h(huán)境溫度以上的溫度值。

舉例說明，當晶體管供應商記錄的結環熱阻為 62°C/W 時，TO-220 封裝內的 2.78 W 功耗將使結溫升高到高于環境溫度 172°C 以上，計算方法：2.78 W x 62°C/W。如果假設該器件的最壞環境溫度為 50°C，則結溫將達到 222°C，計算方法：50°C + 172°C。既然這已經遠超規定的 125°C 最高硅溫度，就必須采用散熱器。

如果針對此應用安裝散熱器，則會顯著降低結環熱阻。下一步，確定需要多低的熱阻通路才能確保操作安全可靠。

確定熱阻路徑

為確定熱阻路徑，首先需要確定最大容許溫升。如果器件的最高環境工作溫度為 50°C，并且我們已經確定硅結需要保持在 125°C 或更低，則最高允許溫升為 75°C，計算方法：125°C - 50°C。

下一步，計算硅結本身與周?chē)諝庵g的最大容許熱阻。如果最高允許溫升為 75°C，并且 TO-220 封裝內的功耗測量值為 2.78 W，則最大允許熱阻為 27°C/W，計算方法：75°C ÷ 2.78 W。

最后，計算出從硅結到周?chē)諝獾乃袩嶙柰?，并確認它們的總和小于上文計算出的最大允許熱阻 27°C/W。

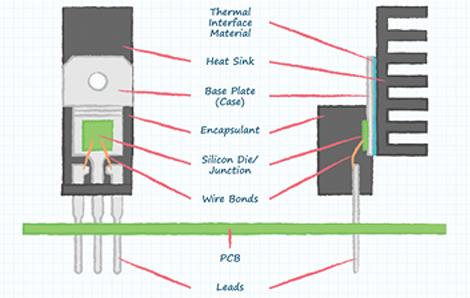

從圖 2 可以看出，需要考慮的第一個熱阻是“結殼”熱阻，用符號 Rθ J-C 表示。該圖顯示了熱量從產生熱量的結點轉移到器件表面的容易程度（本示例以 TO-220 作為示范）。一般情況下，供應商的規格書會列出該熱阻以及結環熱阻值。此處假設的結殼熱阻額定值為 0.5°C/W。

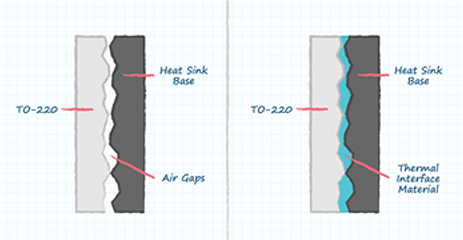

需要考慮的第二個熱阻是“外殼至散熱器”熱阻，用符號 Rθ C-S 表示，該熱阻值用于衡量熱量從器件外殼傳遞到散熱器表面的容易程度。由于兩個表面有時會出現不規則現象，因此通常建議在 TO-220 外殼表面及散熱器底座表面之間涂抹導熱界面材料（TIM 或“導熱膏”），從而在熱學的角度確保兩個表面完全接合。涂抹 TIM 會顯著改善 TO-220 表面到散熱器之間的熱傳遞，但必須考慮其相關的熱阻。

導熱界面材料說明

一般而言，TIM 的特征取決于它們的導熱率，計量單位為“瓦/米-攝氏度 (W/(m °C))”或“瓦/米-開爾文 (W/(m K))”。在本示例中，攝氏度和開爾文單位可以互換，因?yàn)樵谟?jì)算溫升和溫降時，它們使用的是相同的溫度計量增量；例如，45°C 溫升與 45 K 溫升相同。

由于 TIM 的熱阻依賴于其厚度（TIM 的厚度單位為米）與所覆蓋的整個區域面積（TIM 覆蓋的面積單位為 m2）之比，因此包括了單位米，并得出 1/m 的結果（計算方法：m/m2 = 1/m）。在此示例中，TO-220 外殼表面的金屬片區域涂抹了一層薄薄的 TIM，其特定屬性和涂抹細節如下：

使用上面列出的屬性，可以根據以下公式計算出 TIM 的熱阻（為保持一致性，用米作為單位）：

選擇散熱器

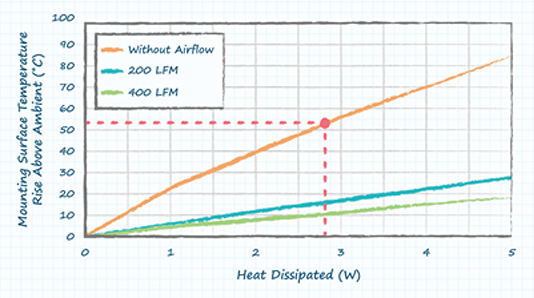

需要考慮的最后一個熱阻是“散熱器到環境”熱阻，由符號 Rθ S-A 表示。該熱阻值的計算可以揭示熱量從散熱器底座轉移到周?chē)車諝庵械娜菀壮潭?。電子元器件制造?CUI 是一家散熱器供應商，提供了像圖 4 所示的圖形，展示了通過不同的氣流負荷和條件，熱量可以輕易地從散熱器轉移到周?chē)諝庵小?/span>

在此示例中，假設器件在自然對流且沒有任何氣流的條件下工作。該圖可用于計算此特定散熱器的最終熱阻，即散熱器到環境熱阻。用表面高于環境溫度的溫升量除以散熱量，可以得出該特定工作條件下的熱阻。此處耗散的熱量為 2.78 W，導致表面高于環境溫度的溫升為 53°C。用 53°C 除以 2.78 W 可以得出散熱器到環境的熱阻值為 19.1°C/W。

在之前的計算中，結點與周?chē)諝庵g的最大允許熱阻為 27°C/W。減去結殼熱阻 (0.5°C/W) 以及外殼至散熱器的熱阻 (0.45°C/W)，即可得出散熱器的最大允許熱阻，計算結果為 26.05°C/W，計算方法為：27°C/W - 0.5°C/W - 0.45°C/W。

就本示例而言，在這些假設條件下，該散熱器 19.1°C/W 的熱阻遠低于先前計算的允許值 26.05°C/W。如此意味著 TO-220 封裝內部的硅結溫溫度更低，設計熱裕量更寬。此外，通過將所有熱阻相加，然后乘以結點處耗散的瓦特?cái)?shù)，最后將結果加到最高環境溫度，可以得出結點最高溫度的近似值，如下所示：

此處展示的示例揭示了散熱器在應用熱管理中的重要性。如果不安裝散熱器，TO-220 封裝內的硅結將遠遠超出 125°C 的設計額定限值。只需修改并重復此處使用的流程，即可幫助設計人員為各種不同的應用選擇尺寸合適的散熱器。

總結

散熱器在電路設計中扮演著重要的角色，因?yàn)樗鼈兲峁┝艘粋€(gè)有效的通路，將熱量傳遞到周?chē)諝庵校⑹怪h(yuǎn)離電子器件。通過確定周?chē)h(huán)境的最高溫度以及器件內的功耗，可以?xún)?yōu)化散熱器的選擇；散熱器既不能太小，導致器件燒毀，也不能太大，導致成本浪費。此外，還應考慮 TIM 在兩個表面之間高效一致地傳遞熱量所起的重要作用。

最后，確定了應用的參數（環境溫度、功耗和熱阻路徑）之后，查看 CUI 的板級散熱器產品組合，即可確定適合項目冷卻需求的正確型號。
