PCB封裝如何添加
發表時間：2020-11-08 09:18:23 人氣：4265
畫好原理圖之后，我們的元器件要有對應的器件PCB封裝才能導入到PCB文件中進行設計。
首選雙擊原理圖中的元器件，在Property Editor對話框點擊Parts，如圖2-104所示。找到PCB Footprint，在這一欄中直接輸入PCB封裝的名字即可。封裝名一定要跟PCB封裝庫中的名字相對應。

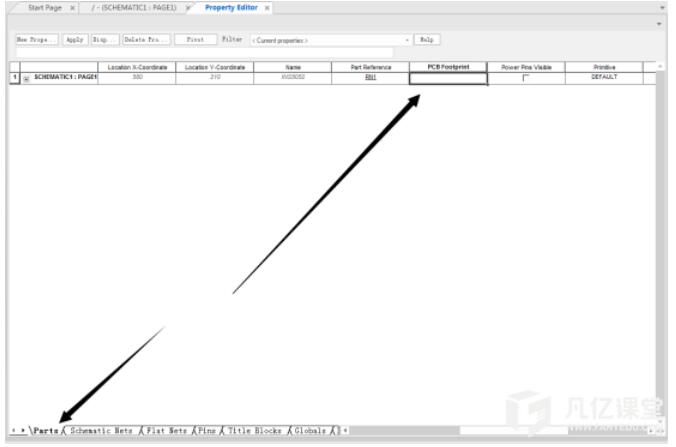

圖2-104 PCB Footprint位置示意圖
通常我們會更習慣于豎排的編輯框，直接點擊左上角的Pivot即可，如圖2-105所示。

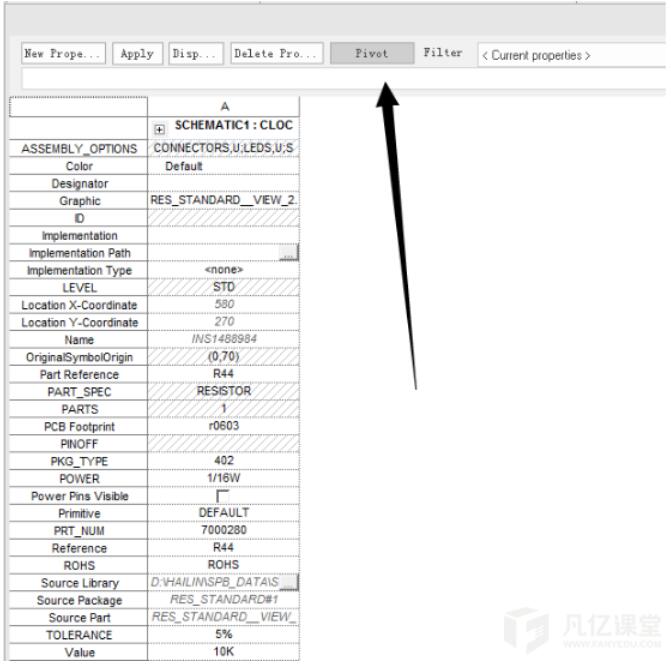

圖2-105 豎排編輯框
編輯完成之后直接點擊Apply，如圖2-106所示，也可選擇Property Editor對話框右擊選擇Save，或者按鍵盤Ctrl+S保存退出。

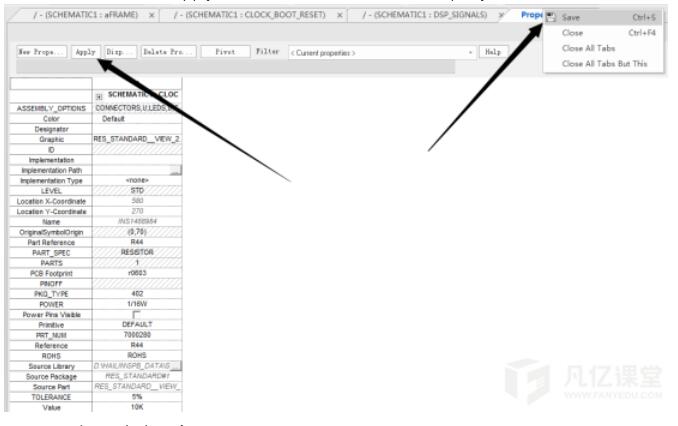

圖2-106 應用及保存示意圖
