pcb板怎么跳線

發表時間：2021-01-31 09:03:20 人氣：4300

PCB中如何在零歐電阻上走跳線？所需的工具/原料裝有altiumdesigner2013軟件的電腦一臺。

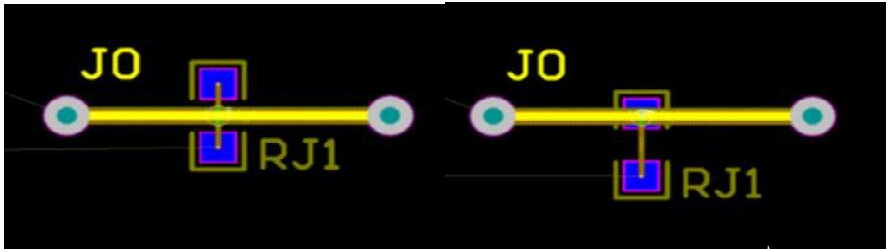

1、首先，找到一條跳線和一個零歐電阻，零歐電阻在底層，如圖；


pcb板怎么跳線

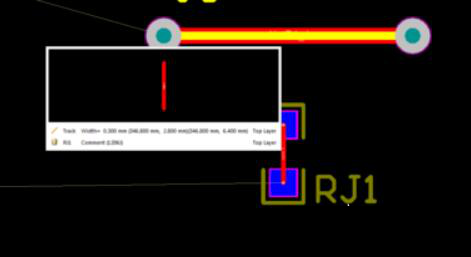

2、當我們嘗試在有零歐電阻的地方走跳線時候，軟件會報錯，如下圖；


pcb板怎么跳線


3、同樣方法取消零歐電阻的鎖定原始項，可看到零歐電阻同樣含有頂層走線，這就是報錯的原因；


pcb板怎么跳線


4、刪除跳線的頂層走線，如下圖；此時不再報錯，但軟件默認跳線的兩個端子沒有電氣連接；因此需要手動繞過零歐電阻去連接兩端子；


pcb板怎么跳線


5、最后，記得前面取消的“鎖定原始的”現在要重新選上，否則不方便器件移動。
