如何快速變成PCB大神

發表時間：2021-02-08 09:19:38 人氣：2777

看看這幾張圖，你是不是覺得hin陌生？

如何快速變成PCB大神

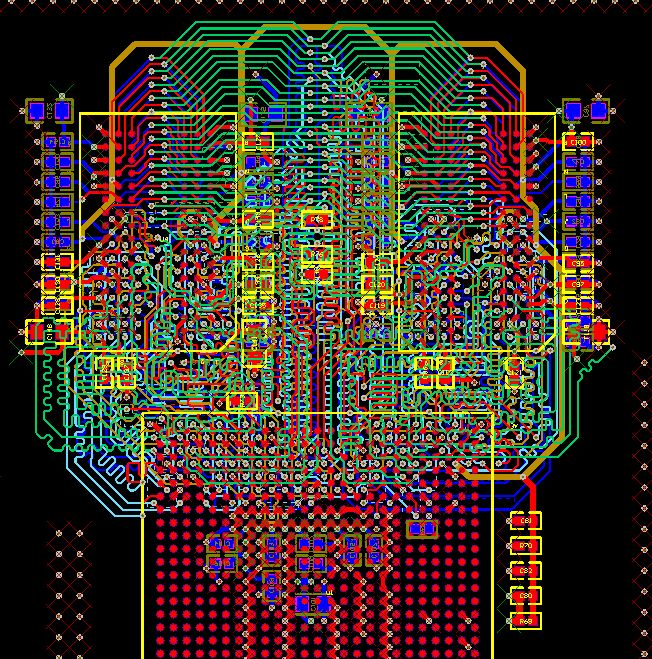

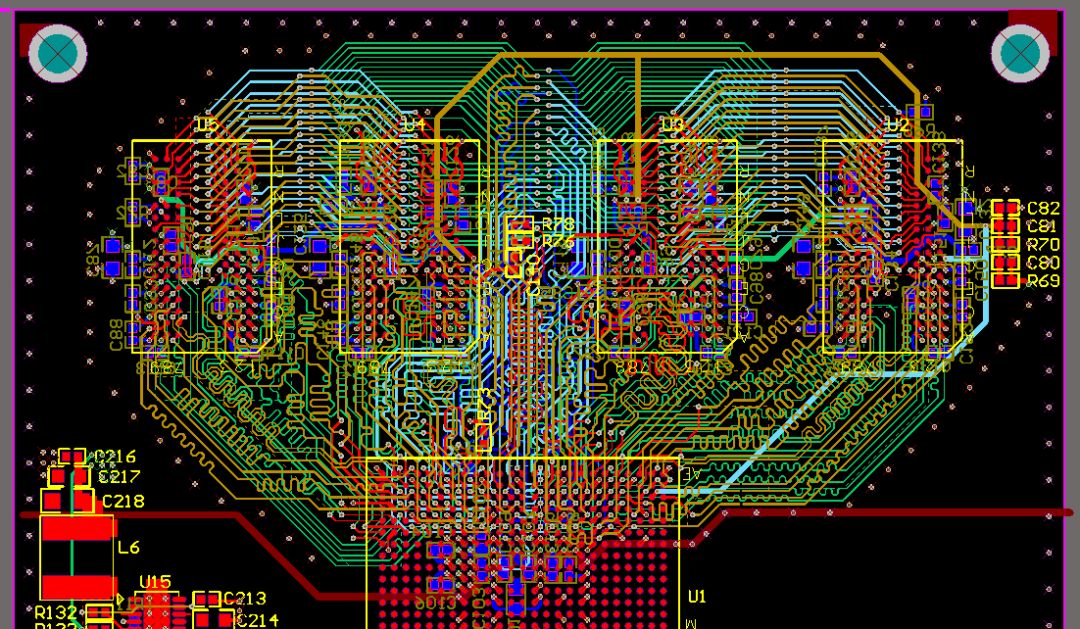

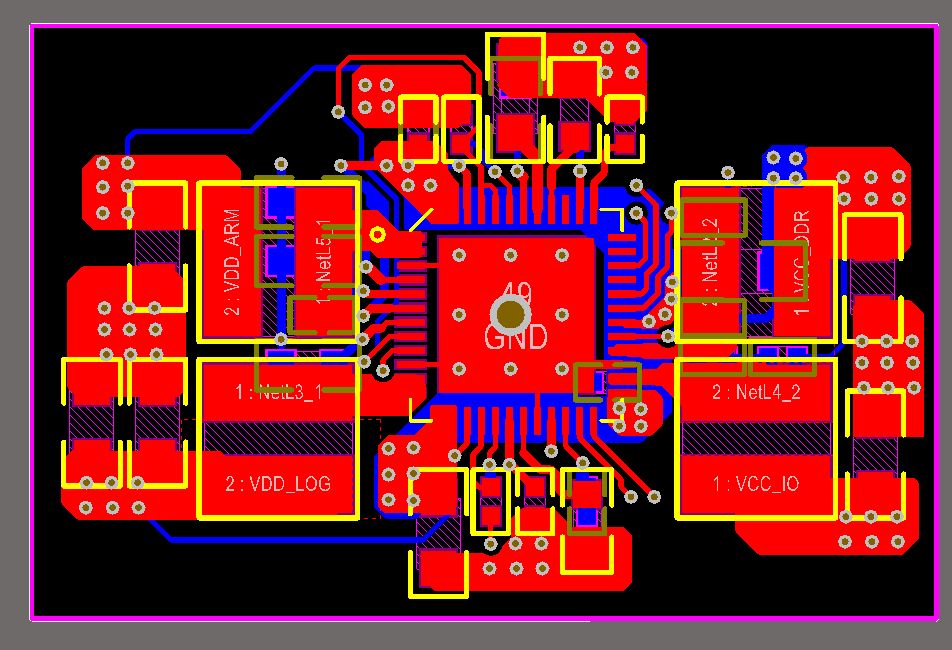

以上依次是：DDR3頂?shù)讓?duì)貼模塊、DDR模塊、PMU模塊

90%的人學習PCB的捷徑?運用模塊化思維

我們一起來看看為什么這種庖丁解牛式學習方法會這么受歡迎？

模塊化思維可以幫助我嗎

當然可以！對于那些缺乏實戰經驗的，給你一個項目卻不知道從哪里入手的。通過對一個個模塊的拆分與設計，你才能快速明白一個項目從無到有的詳細過程。

比如DCDC電源模塊，如何布局你知道嗎：

●DCDC模塊的電路是怎么組成？哪里是輸入的主干道？

●哪里是輸出的主干道？輸入主干道上面會有什么器件？

●需要怎么樣進行布局？輸出的主干道上有些什么器件？

●需要怎么樣布局？反饋電路如何進行布局？配置的電阻電容又是如何去布局？

布局完成之后就是PCB的布線：

●哪些是主干道電源？哪些是反饋？

●哪些是使能的一些相對不是重要的信號？

●重要的電源走線基于電流大小需要走多寬的線寬？

●打多少的過孔數量？原則是什么？

●反饋電流的走線需要從濾波電容后面取樣嗎？

●因?yàn)镈CDC電源模塊散熱是比較嚴重的，如何利用我們的布線讓散熱部分和大面積的敷銅接觸，讓其充分散熱出去呢？

掌握模塊化知識你能掌握

通過對一個又一個模塊的理解與實戰操作，能夠讓你更系統的理解一個完整的項目是如何實現的。這個思路理解后你就能快速掌握每個模塊的PCB布局布線思路，通過對這些模塊的組合與再運用，更有助于你獨立完成一個新的項目。

如何快速變成PCB大神

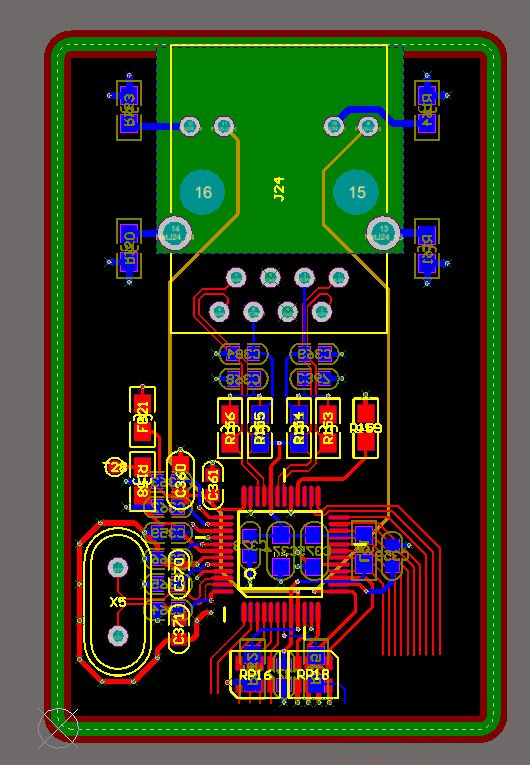

（RJ45網口）

養成模塊化思路去學習

現在市面上大部分的電子產品由于集成度越來越高，以不像以前用很多電路來搭建需要的電氣功能，現在都是繼承為了某個芯片或者某個模塊。

比如一個機頂盒：它需要連接顯示器，還需要一個HDMI高清視頻輸出接口，需要插接網線，需要一個RJ45網口模塊，需要插接電源和管理電源，還需要一個DCDC電源轉換或者是PMU電源管理單元，它需要存儲音視頻信息，這個時候它又存在一個DDR存儲器模塊，需要連接藍牙WIFI，這個時候又存在一個藍牙WIFI模塊，存在耳機，MIC或者其它音頻模塊。

假如我們現在去繪制上述這一機頂盒的PCB設計，我們可以考慮先從這些模塊的PCB布局和布線入手，那這個板子的工作量基本上完成了80%。

模塊思路怎么學

如何快速變成PCB大神
