剛性PCB VS柔性PCB

發表時間：2020-11-29 09:25:07 人氣：4286

剛性PCB：剛性印刷電路板柔性PCB：柔性電路

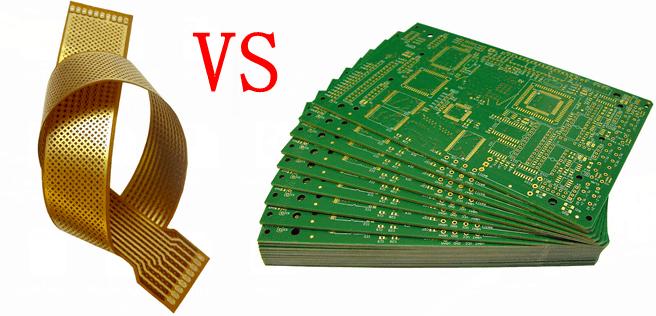

剛性PCB VS柔性PCB PCB打樣



剛性PCB VS柔性PCB


什么是柔性電路？


什么是剛性電路板？


有什么區別兩個？


柔性PCB又稱柔性電路板，采用銅或電解銅作為材料，柔韌性非常好，耐彎曲。


通常我們談?wù)揚CB稱為剛性板，


FPC稱為柔性PCB。小型和中型柔性電路/設計遵循剛性電路板設計，


但不完全與剛性電路板相同。具體差異可概括為以下幾個方面：


1，柔軟度


柔性電路板的標準是要求良好的柔韌性，柔性印刷電路板三維空間非常重要，因?yàn)閺澢挽`活的應用可節省空間并減少板層，主要是單面。硬板材料要求更優，具有壓縮，耐磨耐高溫等特性，所以空間的局限性，Common Multilayer PCB。


2，線的承載能力


與剛性電路板相比，柔性PCB很差，從直線到角落或不同線寬的變化，應該是平滑過渡。我們可以看到很多具有蛇狀排列的Flex PCB。與硬板相同的線寬電流承載能力比軟板強很多，所以我們常見的柔性PCB應用，在較小電流的地方，如移動電話線。


3，打擊墊設計


在打擊墊的外圍，有一種來自柔性材料的剛性材料變化。板面板是軟板更容易損壞導體。因此，應該避免焊盤在容易彎曲的區域。剛性板做不需要強調這個問題。


4，板的形狀


無論軟板硬板形狀將是各種各樣的，柔性PCB的形狀在一般首選的矩形上，所以你可以更好地保存基板，留在板的邊緣< p>足夠的自由邊距，在形狀上，由圓形構成的一般解比尖銳的內角更好，光的內在解決方案形狀是ea sy導致板撕裂。剛性板是一種固定模式，取決于產品的形狀。


5，電路板厚度


FPC比剛性電路板更薄，常規硬板做得最薄0.2mm已經非常好了，雖然柔性pcb可以比紙更薄，但所以在許多領域或有一個很好的發展空間。從上面可以看到Flex PCB和Rigid板不同，每個有自己的領域。


上一篇：詳解PCB設計中的磷銅球 下一篇：如何確保最佳的電子PCB組裝
此文關鍵字： 電路板
